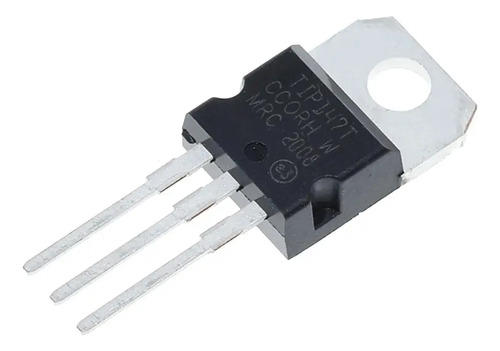

Transistor Tip147 de Potência Npn Darlington 5 Unidades

Código: A1001-5

R$ 8,27

Qtde: Comprar Disponibilidade: Imediata Estoque: 78 unidades

R$ 8,27
R$ 8,27
R$ 8,27

Kit contendo 5 unidades.

CI Transistor TIP147 - é um componente eletrônico do tipo Darlington, projetado para operar como um amplificador de potência e chaveamento em circuitos de alta corrente. Ele é amplamente utilizado em aplicações de controle de motores, fontes de alimentação, iluminação e outras aplicações de alta potência.

Características Principais:

Tipo: Transistor NPN Darlington

Encapsulamento: TO-220

Corrente Máxima (Ic): 10 A

Tensão Máxima de Coletor-emissor (Vceo): 100 V

Ganho de Corrente (hFE): 1000 (mínimo) a 2500 (típico)

Potência Máxima Dissipada (Pd): 90 W

Esquema de Pinos (TO-220):

Pin 1: Emissor (E)

Pin 2: Coletor (C)

Pin 3: Base (B)

Principais Aplicações:

O Transistor TIP147 é amplamente utilizado em várias aplicações que exigem alta potência e controle de corrente, tais como:

Controle de motores em robótica e automação industrial.

Controle de lâmpadas e dispositivos de iluminação de alta potência.

Fontes de alimentação chaveadas.

Amplificação de sinais em circuitos de áudio de alta potência.

Controle de carga em circuitos de potência.

Principais Benefícios:

Alta corrente de coletor, o que permite o controle de cargas de alta potência.

Configuração Darlington interna para amplificação de corrente, proporcionando maior ganho.

Capacidade de chaveamento rápido, adequado para aplicações de alta frequência.

Recomendações de Uso:

Certifique-se de observar as especificações de tensão e corrente máximas para evitar danos ao componente.

Utilize dissipadores de calor adequados quando o TIP147 estiver operando com altas correntes.

Tome cuidado para conectar os terminais corretamente, observando a disposição do encapsulamento TO-220.

Limitações:

Como qualquer dispositivo eletrônico, o TIP147 também possui algumas limitações. É importante seguir as especificações do fabricante e evitar operar o componente além dos limites recomendados.
