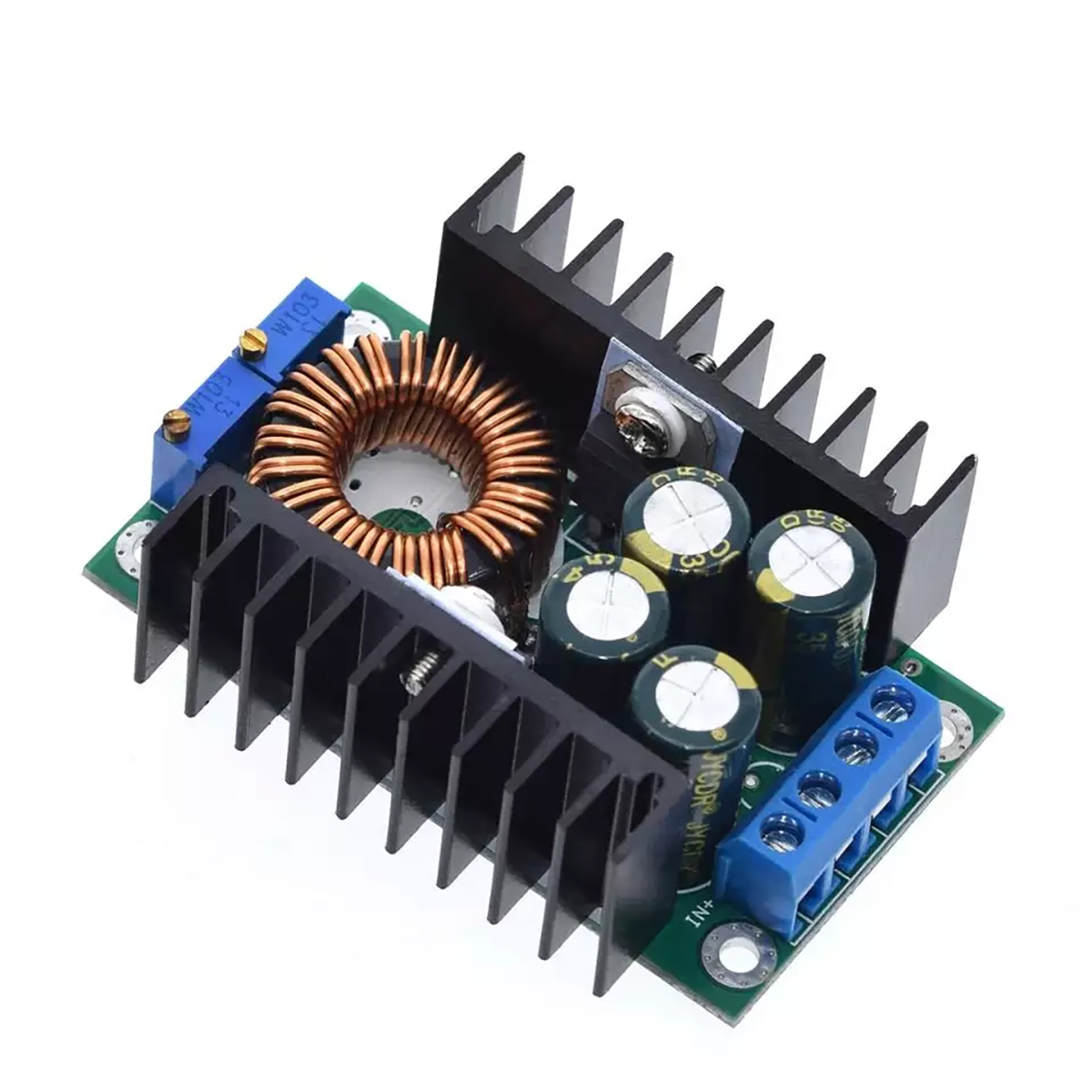

CONVERSOR STEP DOWN 300W 9A DC-DC
REGULADOR-ABAIXADOR DE TENSÃO DC-DC 300w 9A
Adequado para aplicações onde a tensão de entrada é maior que a tensão de saída.
Nesta compra será enviado: 1 UNIDADE
APLICABILIDADE:
- Acionamento de corrente constante de LED de alta potência
- Carregamento de bateria de lítio (incluindo ferroelétrico)
- Carregamento de bateria de 4V, 6V, 12V, 14V, 24V
- Carregamento de bateria NiCdNiMH (bateria)
- Painéis solares
- Turbinas eólicas
PROPRIEDADE:
- Abaixamento de tensão via retificação síncrona não isolada de corrente constante
TESÃO DE ENTRADA:
- 7-40VDC
TENSÃO DE SAÍDA:
- Ajustável de 0.8-35VDC
CORRENTE DE SAÍDA MÁXIMA:
- 9A (pico) (respeitando potência de 300W)
CORRENTE DE TRABALHO RECOMENDADA:
- 6A (respeitando potência de 300W) por um longo tempo com o dissipador existente
LIMITAÇÃO DE CORRENTE AJUSTÁVEL:
- 0,2-9A
LUZ INDICADORA:
- Vermelha durante o carregamento, ficará Verde quando o carregamento é concluído
FREQUENCIA DE TRABALHO:
- 300KHZ
EFICIENCIA:
- > 95% (está relacionada ao ambiente de uso **medida em 24V a 12V, 9A**)
ONDULAÇÃO DE SAÍDA:
- Cerca de 50mV de ondulação (excluindo ruído)
METODO DE CONEXÃO:
- Bloco de terminais
TEMPERATURA DE TRABALHO:
- -40 °C a +85 °C - dissipador não pode ultrapassar 65 °C
PROTEÇÃO CONTRA CURTO-CIRCUITO:
- Proteção instantânea com corrente constante
NÃO POSSUI PROTEÇÃO DE POLARIDADE REVERSA
TAMANHO:
- 65x47x23,5mm
SENTIDO DE AJUSTE DO POTENCIÔMETRO:
- Horário (aumento), anti-horário (diminui)
MODO DE AJUSTE DA TESÃO E CORRENTE DE SAÍDA:
1. Ajuste o potenciômetro CV e defina a tensão de saída para o valor de tensão necessário de acordo com os requisitos de carga.
2. Ajuste o potenciômetro CC no sentido anti-horário por cerca de 30 voltas (ou seja, ajuste a corrente de saída para o mínimo), conecte a carga e ajuste o potenciômetro CC para a corrente que você precisa.
Garantia: 3 meses
