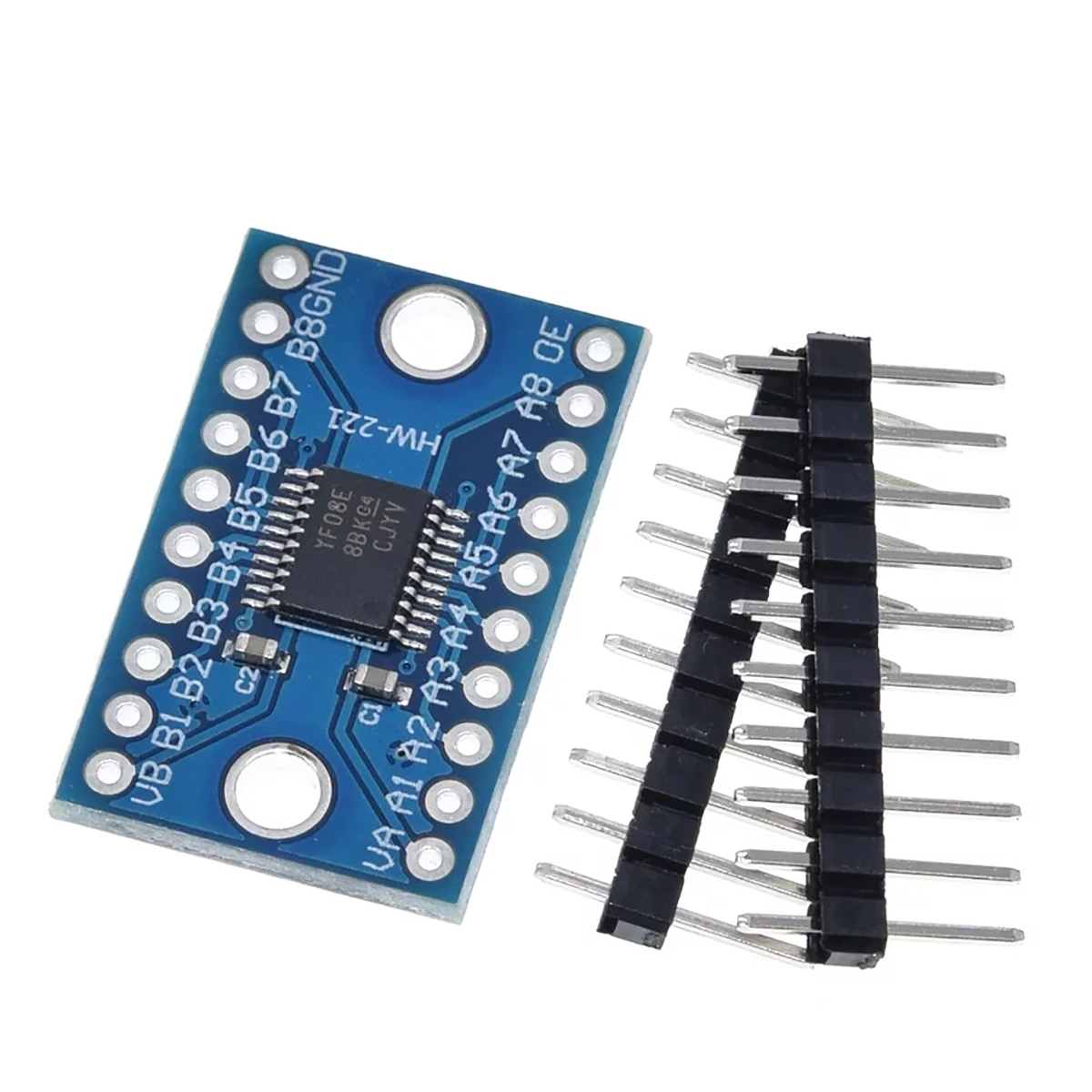

Módulo conversor de nível lógico bidirecional de 8 canais 5V - 3.3V TXS0108E
Se você precisa fazer a comunicação entre dispositivos de diferentes tensões (5V e 3,3V), você poderá usar o Módulo conversor de nível lógico bidirecional de 8 canais 5V - 3.3V TXS0108E para torná-los compatíveis.
O Módulo conversor de nível lógico bidirecional de 8 canais 5V - 3.3V TXS0108E converte o nível lógico de 3,3V para 5V e vice-versa e é bidirecional.
O Módulo conversor de nível lógico bidirecional de 8 canais 5V - 3.3V TXS0108E pode ser usado para realizar a interligação entre o canal I2C, SPI, Serial RS232 e outros entre o microcontrolador e outros módulos como bluetooth, módulo ethernet e etc, quando um dos dispositivos for 3,3V e o outro 5V.
O Módulo conversor de nível lógico bidirecional de 8 canais 5V - 3.3V TXS0108E também permite a comunicação entre dispositivos na faixa de 1.8V ~ 6V. Muito fácil de ser usado.
O Módulo conversor de nível lógico bidirecional de 8 canais 5V - 3.3V TXS0108E precisa ser alimentado com as duas tensões (3,3V e 5V) para poder funcionar.
Onde está escrito 'VCCB', deve ser ligado 5V e onde está escrito 'VCCA' deve ser ligado 3,3V. A entrada/saída 3,3V fica do mesmo lado que a alimentação 3,3V e o mesmo para os 5V. Quando um pino Ax recebe 3.3V o pino Bx correspondente terá 5V.
Quando um pino Bx recebe 5V o pino Ax correspondente terá 3.3V.
O GND dos dois circuitos (3.3V e 5V) dever ser conectados juntos.
Características:
- Tipo: Conversor de nível lógico
- Chip: TXS0108E
- Número de canais:8 - Bidirecional
