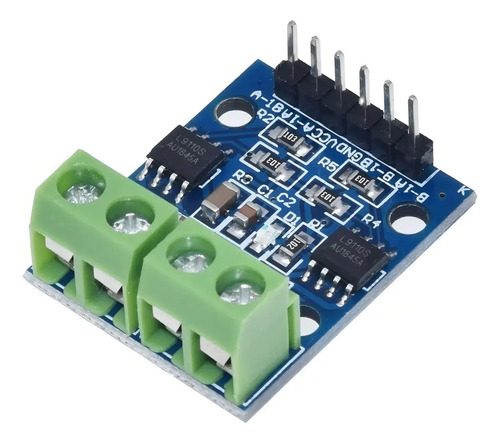

Módulo Ponte H Dupla L9110 permite controlar o sentido de rotação e velocidade (com PWM) de dois motores de corrente contínua ou um motor de passo de quatro fases. Suporta motores de até 12V e 800mA, compatível com lógica TTL e CMOS.
Para utilização, alimente o módulo com a tensão do motor, aplique os pulsos às 4 entradas de controle e conecte os terminais dos motores.
Para controle de velocidade, uso de saídas PWM é necessário.
Características:
Chip Driver: L9110;
Tensão de alimentação: 2,5V a 12V;
Corrente nominal: 800mA por motor;
Pico de corrente de Saída: 1.5A a 2A por porta (apenas pico);
Tensão dos terminais de controle: 2.5 a 7.7 V;
Corrente dos terminais de controle: 500uA;
Temperatura de operação: 0ºC ~ +80ºC.
Pinagem:
Pino VCC: Alimentação do módulo (até 12V)
Pino GND: 0V
Pino B-1A: Entrada de controle do motor 1
Pino B-1B: Entrada de controle do motor 1
Pino A-1A: Entrada de controle do motor 2
Pino A-1B: Entrada de controle do motor 2
[Código 497]
