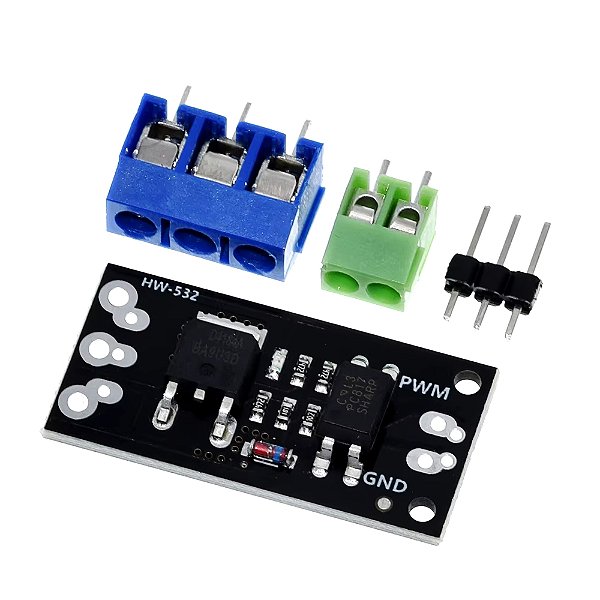

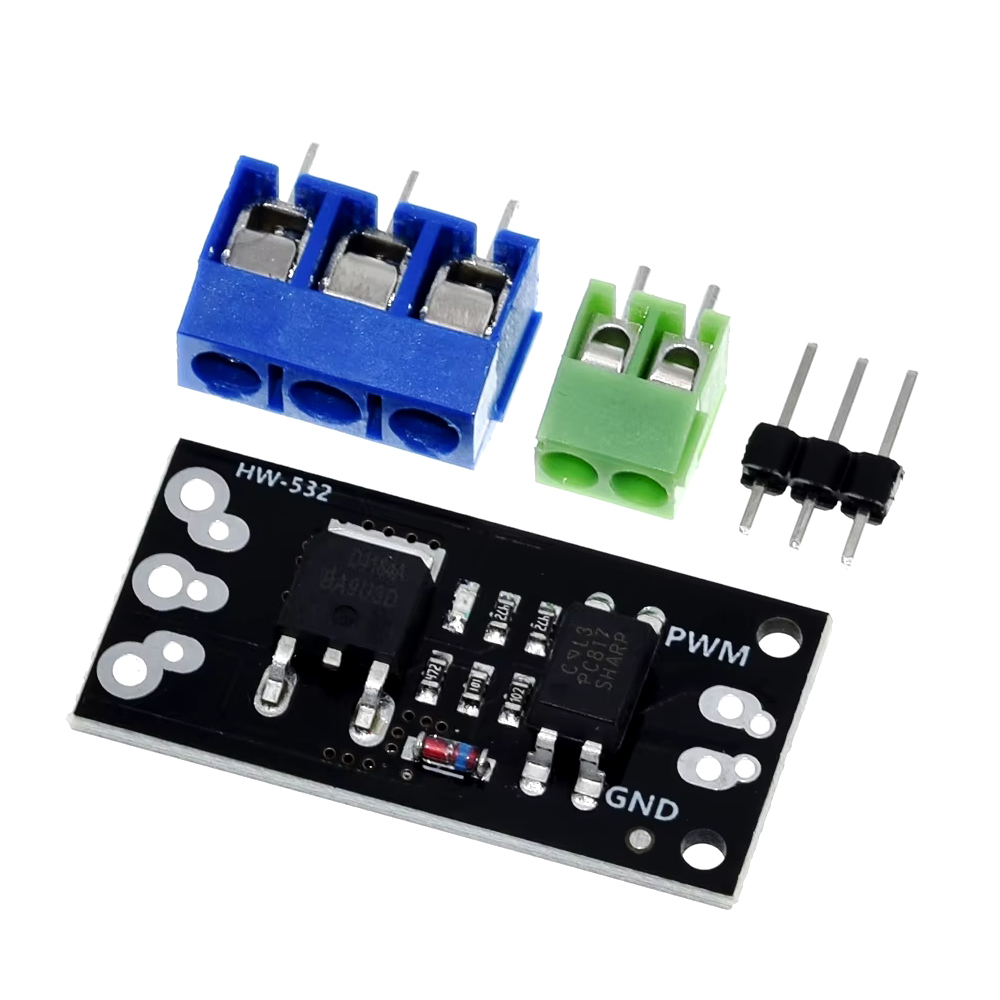

Módulo Mosfet Opto Acoplado 40V 50A Aod4184

Módulo Mosfet Opto Acoplado 40V / 50A - Aod4184

O Módulo de Controle Mosfet com optoacoplador é utilizado para controle de circuitos eletrônicos, como a partida e parada de um motor, válvula solenoide, luminosidade, entre outros.

O sinal de controle e a potência do dispositivo são isolados pelo optoacoplador presente no circuito, garantindo maior segurança para todo o circuito.

Onde utilizar o Módulo Mosfet Opto Acoplado 40V / 50A - Aod4184

O Módulo pode ser utilizado como forma de controlar o acionamento de aparelhos em projetos.

Alguns Cuidados:

Fique atento a relação de potência do módulo. Para correntes elevadas, é necessário o uso de um dissipador.

Seu suporte a corrente de 50A depende de diversas variáveis como: Tensão entre Gate e Source, Temperatura do case, tipo de case, Temperatura de Junção do componente e dissipação máxima suportada.

Neste caso, a corrente de 50A é calculada com base no máximo de temperatura de junção permitida. Tensão e corrente devem ser definidas por sua potência máxima de dissipação durante o uso.

Principais Características:

Modelo: D4184

Tensão necessária no PWM: 5v

Tensão Dreno-Source do Mosfet: 40V

Tensão Gate-Source do Mosfet: ±20V

Corrente do Dreno à 25 ºC constante no case: 50A

Corrente do Dreno à 100 ºC constante no case: 40A

Dissipação máxima PD na Tc à 25 ºC: 50W

Dissipação máxima PD na Tc à 100 ºC: 25W

Temperatura de operação: -55 a 175°C

Datasheet: D4184
