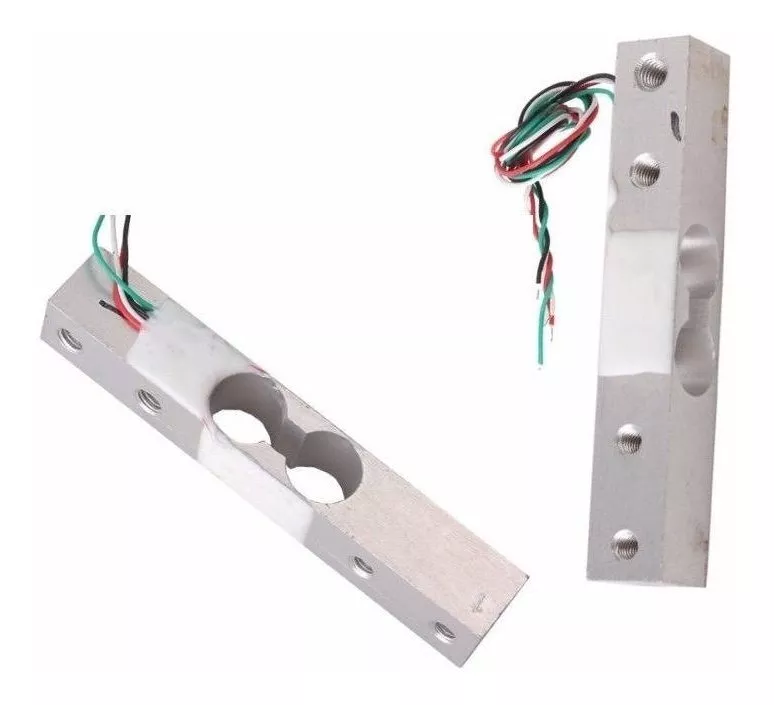

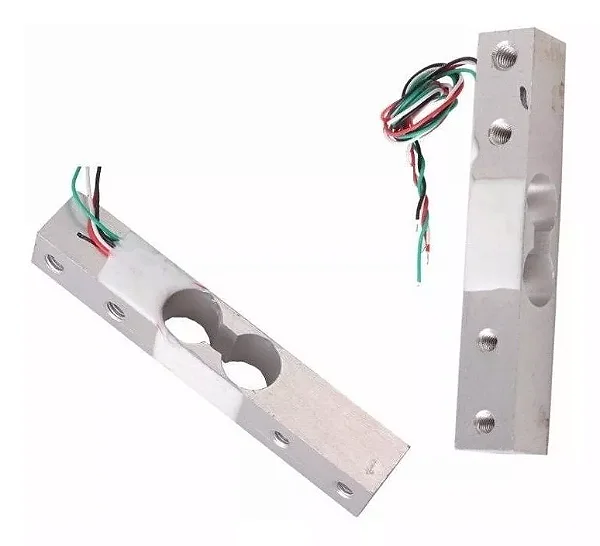

Célula Para Balança | Célula De Carga 0 A 5kg

Código: A0039-1

R$ 26,61

Qtde: Comprar Disponibilidade: Imediata Aproveite! Restam apenas 5 unidades

R$ 26,61
R$ 26,61
R$ 26,61

Célula para Balança | Célula de Carga 0 a 5kg para Arduino

Comumente a Célula para Balança é empregado na construção de balanças, onde cada célula de peso consegue medir até 5kg, mas é possível combinar simultaneamente mais sensores para aumentar a capacidade.
O funcionamento da Célula é simples, sobre seu centro existe uma área sensível responsável por detectar a carga, não necessariamente o peso precisa ser aplicado sobre essa área para a obtenção de resultados.
Mecanicamente a Célula para Balança é composto por uma ponte resistiva que altera sua resistência conforme o peso aplicado.
Eletricamente quando o Sensor de peso entra em operação, ou seja, é aplicado determinado peso, ele envia uma tensão ao microcontrolador, conforme o peso a tensão de saída vai variar.
Importante lembrar que a tensão é tão baixa que é necessário utilizar um HX711 para comunicação com o Arduíno, comunicação esta que não deve ser feita por meio de pino digital.

CARACTERÍSTICAS:
- Compatível com Arduino, PIC, ARM, AVR, entre outros
- Dimensões da Barra: 35,6 x 8 x 5,2 mm
- A tensão de saída varia conforme o peso
- Excelente relação custo x benefício
- É necessário utilizar um amplificador de sinal 2
- Carga nominal: 0 a 5 kg
- Potência nominal de saída: 1.0mv/v ± 0.15mV/V
- Zero saída: ± 0,1mv/v
- Creep: 0,03% f.s./30 Min
- Extremidade de entrada: Vermelho + (energia), Preto – (energia)
- Extremidade de saída: Verde + (sinal), Branco – (sinal)
- Tensão de funcionamento recomendada: 3 a 12 V DC
- Tensão máxima de operação: 15 VDC
- Impedância de entrada: 410 +/-30 ohm
- Impedância de saída: 350 +/-3 ohm
- Isolamento: > 2000 megaohm/50 VDC
- Faixa de compensação de temperatura: -10C a 40C
- Faixa de temperatura de operação: -20C a 60C
- Classe de proteção: IP65
- Material: liga de alumínio
- Peso: 31g

ACOMPANHA:
01 x Célula de Carga 5 Kg
