Kit contendo 5 unidades.
Descrição técnica:

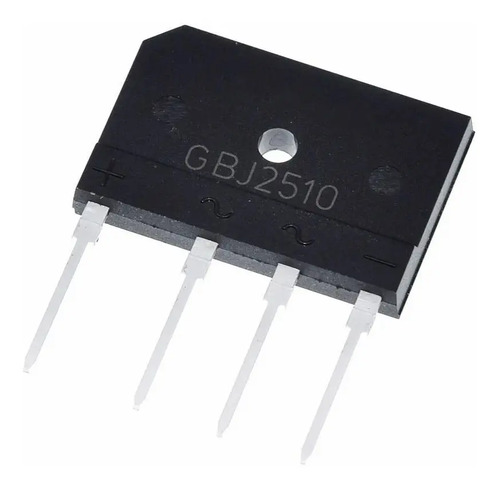

Tipo: ponte retificadora monofásica de 4 diodos, encapsulamento GBJ.
Corrente média retificada (IF(AV)): 25 A com dissipação adequada.
Tensão reversa repetitiva max (VRRM): 1000 V.
Corrente de pico não repetitiva (IFSM, 8,3 ms): 200 A típico.
Queda de tensao direta por juncao (VF): 1,0 a 1,2 V em corrente nominal; depende da temperatura.
Corrente de fuga reversa (IR): ordem de uA a 25 C; aumenta com a temperatura.
Faixa de temperatura de junção: -55 C a +140 C.
Montagem: THT; requer dissipação térmica para corrente continua alta.
Aplicacoes:
Retificacao em fontes lineares e chaveadas.
Carregadores, UPS, inversores, modulos DC.
Notas de uso:
Dimensione dissipador para manter Tj segura; use pasta térmica se necessário.
Calcule a corrente RMS do secundário ou estagio anterior para evitar saturacao da ponte.
Garanta espaço e isolação adequados para tensões acima de 50 VDC.
Considere NTC ou soft-start para limitar inrush.
Observação:
IFSM, VF e IR variam por fabricante e lote. Para projeto critico, valide em bancada.
